Fehlersuche
b-can
Can-Low Masseschluss
Im Fehlerspeicher steht Can-Datenbus im Notlauf/elektrischer Fehler im Stromkreis.

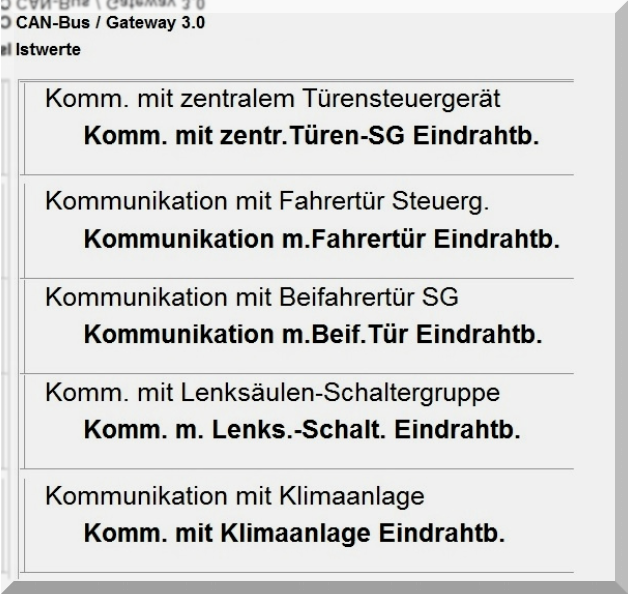

Alle Ist-Werte zeigen Eindrahtbetrieb, daher kann kein Steuergerät eindeutig identifiziert
werden.

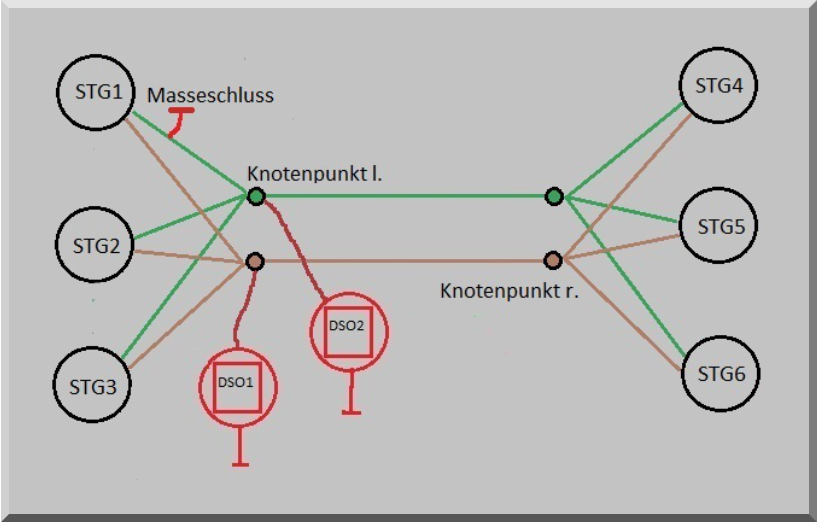

Je nach Topologie wird am Knotenpunkt - Can-Low - Leitung für Leitung abgezogen.

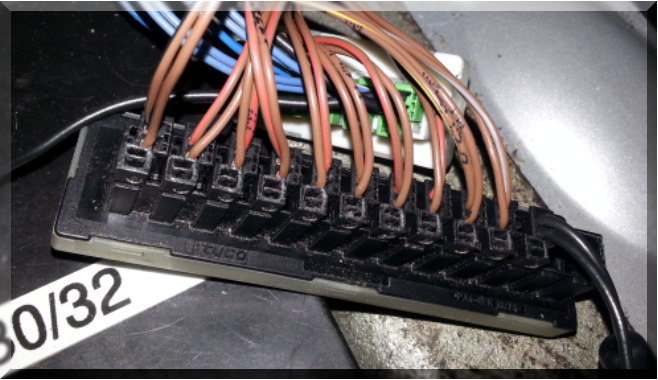

Bei Knotenpunkten mit Stecksystem kann auch Can-High und Can-Low zusammen
abgezogen werden.
Parallel wird das Signal aufgezeichnet, bzw. mit einem Multimeter der Widerstand gegen
Masse gemessen.
Sobald Signale auf Can-Low zu sehen sind bzw. auf dem Multimeter der Widerstand von ca. 0
Ohm auf unendlich fällt, ist die Leitung mit dem Masseschluss gefunden.
Der Can-Bus wird, bis auf die Leitung mit dem Masseschluss Can-Low und der verdrillten
Can-High Leitung, wieder verbunden. Im Fehlerspeicher Gateway wird nun das Steuergerät
zu den Can-Leitungen angezeigt. Unterschieden werden muss nun noch, ob der
Masseschluss im Steuergerät oder an der Can-Leitung ist.

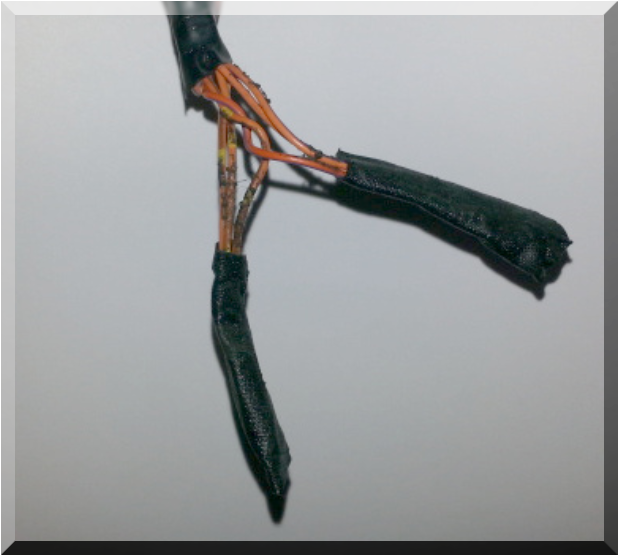

Ist der Knotenpunkt wie z.B. bei VW verschweißt, gibt es eine weitere Möglichkeit (siehe
nächste Seite)
