Das Signalbild
Um ein Signal vom Can-Bus aufzunehmen, sollte ein gut zugänglicher Punkt genutzt
werden.
Beispiel:

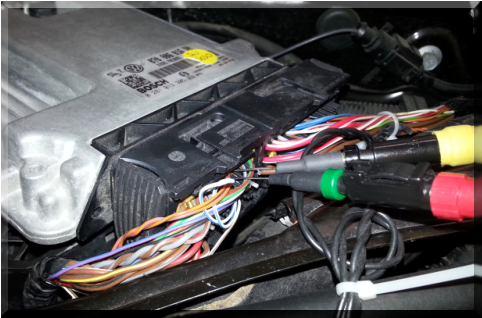

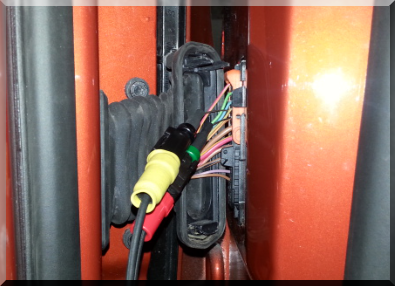

Türdurchführung, ABS-Steuergerät, Motorsteuergerät
Der OBD-Stecker eignet sich eher selten, da dort das GATEWAY vorgeschaltet ist.
Um das Signal aufzunehmen wird ein Zweikanalskope benötigt, welches über eine
Speicherfunktion verfügt.

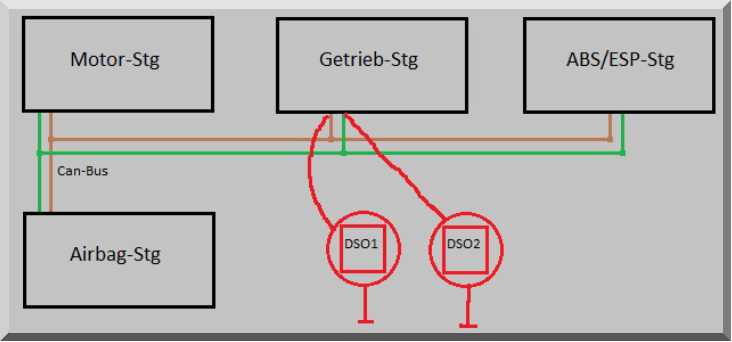

Skope 1 wird an Can-High und Masse, Skope 2 wird an Can-Low und Masse
angeschlossen und entsprechend eingestellt. Beispiel
Unterschieden wird in:
B-CAN:
Anwendung im Bereich Komfortelektronik mit zwei verdrillten Leitungen. In
seltenen Fällen auch mit nur einer Leitung verbaut (nur Can-High). Besitzt
Notlaufeigenschaften (eindrahtfähig)
C-CAN:
Anwendung im Bereich Antriebselektronik, bei neueren Fahrzeugen auch in der
Komfortelektronik. Wird nur mit zwei Leitungen (verdrillt) verbaut und ist nicht
Fehlertolerant (nicht eindrahtfähig)
