Fehlersuche
b-can
Can-Low Masseschluss

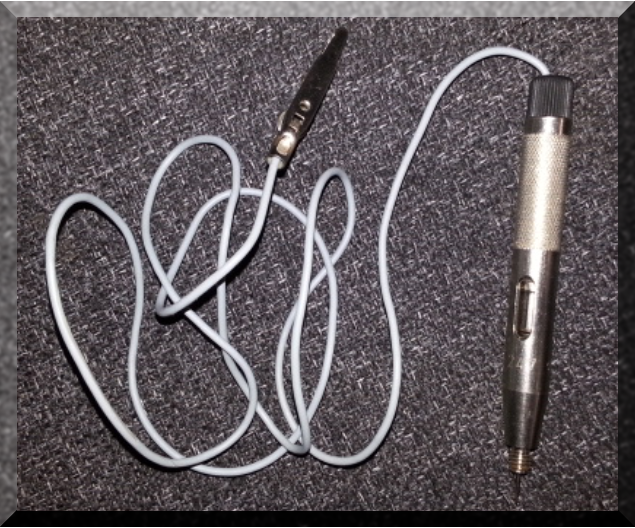

Wenn der Knotenpunkt nicht ohne Weiteres zu trennen ist, kann auch eine Prüflampe mit
ca. 3W verwendet werden.
Dazu wird die Prüflampe von Batterie + (12 V) an den Knotenpunkt mit dem Masseschluss
angelegt, sodass die Lampe leuchtet.
Der Strom kann jetzt nur über die Leitung mit dem Masseschluss fließen.
Mit Hilfe einer Strommesszange kann nun die Leitung mit dem Masseschluss ermittelt
werden, ohne vorher den Knotenpunkt zu öffnen.
Dazu Leitung für Leitung mit der Strommesszange überprüfen, bis ein Strom von ca.
250mA ermittelt wird.
Nur auf der Leitung mit dem Masseschluss kann ein Strom von ca. 250mA fließen.

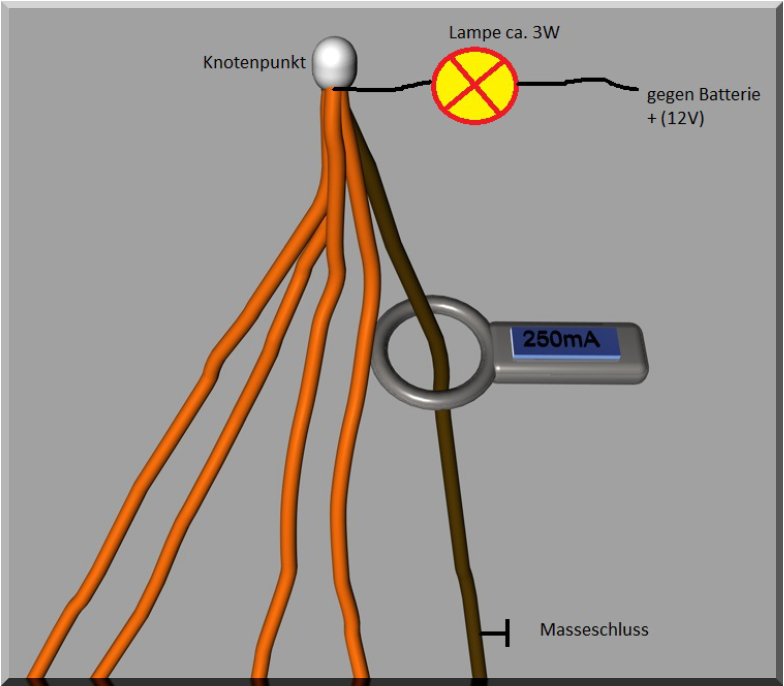

- Systembild -
Danach muss nur noch ermittelt werden, ob die Leitung oder das Steuergerät den
Masseschluss besitzt.
2.8.12.1
