Can-High Unterbrechung
Mit Ist-Werten

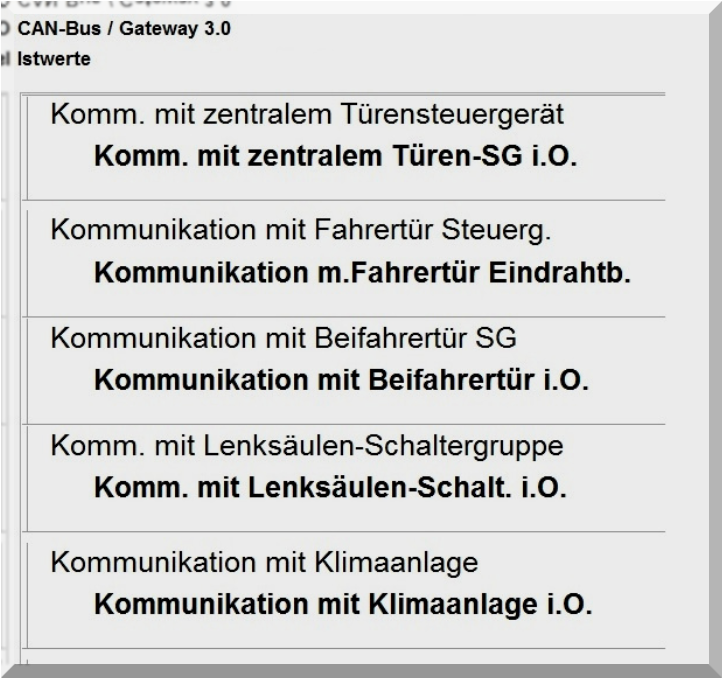

Teilweise gibt es die Möglichkeit im Gateway Ist-Werte zu ermitteln. Beispiel
Das Steuergerät, das im Eindrahtbetrieb ist, kann nun gezielt mit seinen Can-Leitungen
überprüft werden.
Sind alle Steuergeräte im Eindrahtbetrieb, ist die Leitung vom Gateway zum
Potentialverteiler unterbrochen.
Ohne Ist-Werte
Wenn das Gateway oder der Diagnosetester Ist-Werte nicht unterstützt, wird mit Hilfe eines
Kabels Can-Low gegen Masse gelegt. (Kabel mit 2A Sicherung)

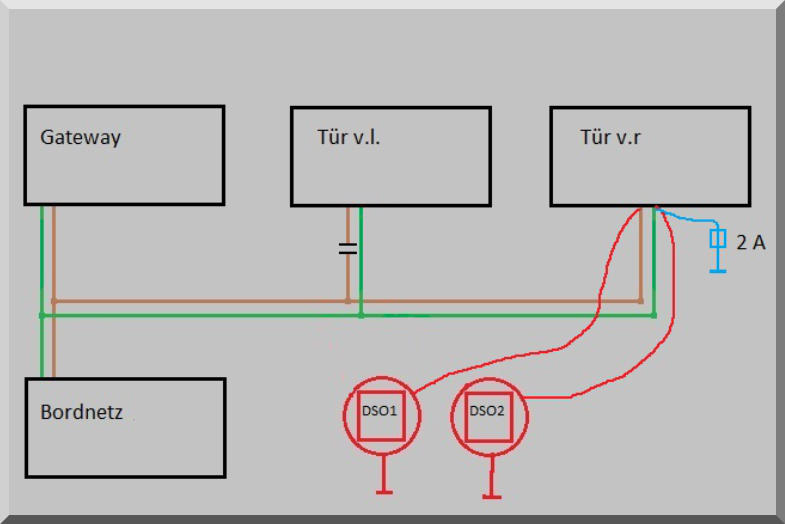

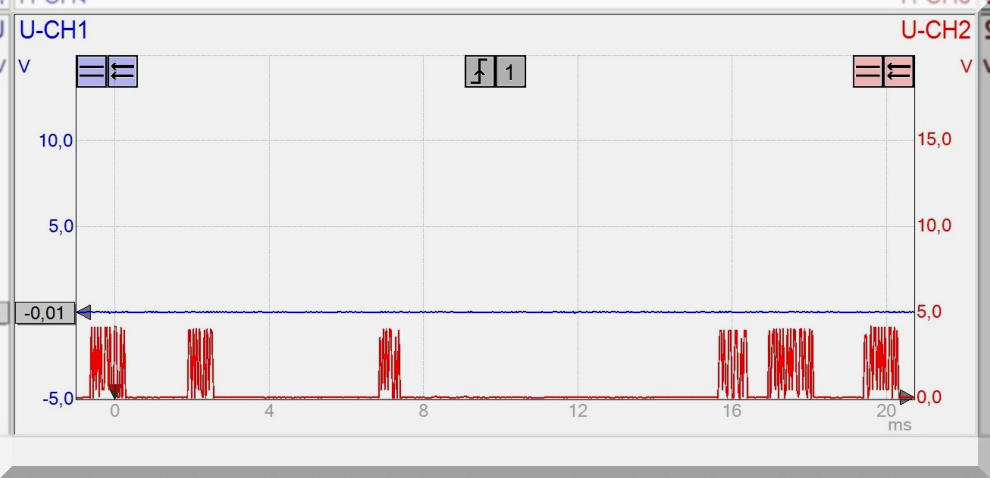

Oszilloskopbild und Anschlussplan
Dadurch senden alle Steuergeräte auf Can-High im Eindrahtbetrieb. Nur das Steuergerät
mit der Unterbrechung auf Can-High hat nun beide Leitungen verloren und wird im

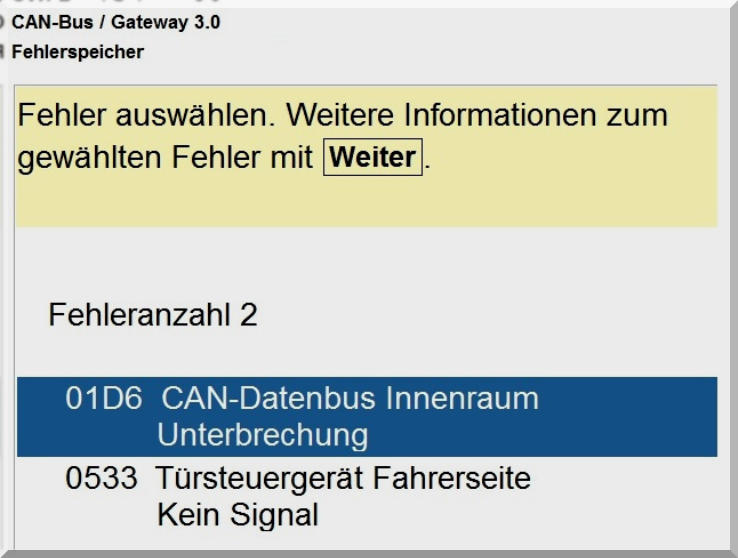

Fehlerspeicher des Gateway auftauchen. Beispiel
