Can-Low Plusschluss
Ergibt das Oszilloskop einen Plusschluss auf Can-Low, muss die Fehlersuche mit äußerster Vorsicht
durchgeführt werden. Eine Verbindung zur Masse kann einen Kabelbrand verursachen.
Im Fehlerspeicher steht Can-Datenbus im Notlauf/elektrischer Fehler im Stromkreis.
Alle Ist-Werte zeigen Eindrahtbetrieb, daher kann kein Steuergerät eindeutig identifiziert werden.

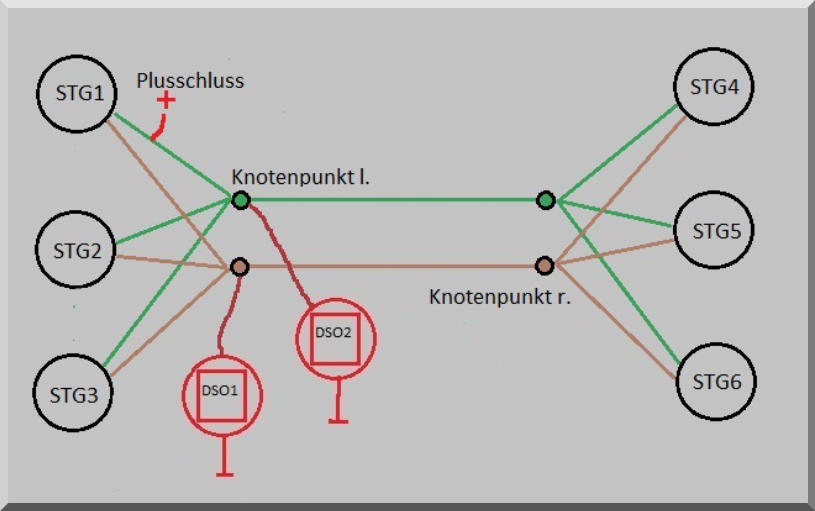

Je nach Topologie wird am Knotenpunkt - Can-Low - Leitung für Leitung abgezogen.
Bei Knotenpunkten mit Stecksystem kann auch Can-High und Can-Low zusammen abgezogen
werden.
Parallel wird das Signal aufgezeichnet, bzw. mit einem Multimeter die Spannung gemessen.
Sobald Signale auf Can-Low zu sehen sind bzw. auf dem Multimeter die Spannung von 12 V auf ca.
1-2 V fällt, ist die Leitung mit dem Plusschluss gefunden.
Der Can-Bus wird bis auf die Leitung mit dem Plusschluss Can-Low und der verdrillten Can-High
Leitung wieder verbunden. Im Fehlerspeicher Gateway wird nun das Steuergerät zu den Can-
Leitungen angezeigt. Unterschieden werden muss nun noch, ob der Plusschluss im Steuergerät
oder an der Can-Leitung ist.
