Fehlersuche am FlexRay Masseschluss - Schritt 1
Um einen Masseschluss zu lokalisieren, kann auch hier die Widerstandsmessung eingesetzt werden.
Zunächst sicher stellen das der Bus ruht. Zündung ausschalten und warten bis der Bus schläft. Sollte
der Bus aufgrund des Fehlers nicht einschlafen, muss das Fahrzeug spannungsfrei geschaltet
werden.
Zunächst muss der Masseschluss bewiesen werden. Schließen Sie dafür ein Multimeter an einer gut
zugänglichen Stelle am geschlossenen FlexRay-Netzwerk an (z.B. Stecker-Pin von hinten mit einer
feinen Messspitze)
kfz-datec
Fehlersuche
FlexRay
8.7.5

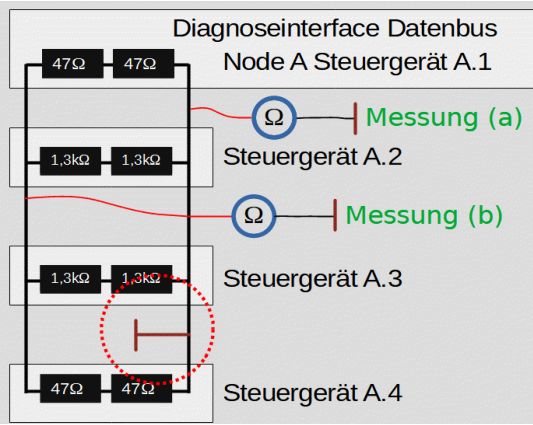

Messung (a)
Ca. 0 Ohm, damit ist der
Masseschluss bewiesen.
Messung (b)
Ca. 42 Ohm über die
Abschlusswiderstände
zum Masseschluss
gemessen, der
Masseschluss befindet
sich auf der anderen
FlexRay-Leitung.
