Fehlersuche am FlexRay Masseschluss - Schritt 2

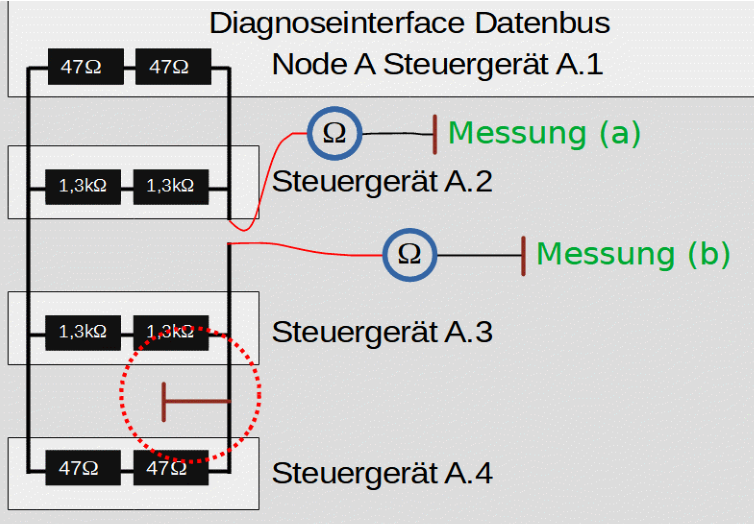

Schritt 2: Trennen Sie die FlexRay Leitung an einer gut zugänglichen Stelle und Überprüfen mit einer
Widerstandsmessung gegen Masse in welcher Richtung der Fehler liegt (hier Richtung Messung b).
kfz-datec
Fehlersuche
FlexRay
8.7.6
Messung (a)
Ca. 180 Ohm über die
Abschlusswiderstände
Messung (b)
Ca. 0 Ohm, ab hier wird
der Massefehler weiter
eingegrenzt
