Fehlersuche am FlexRay Kurzschluss - Schritt 1
Um einen Kurzschluss im FlexRay Netzwerk zu ermitteln, wird auch hier die Widerstandsmessung
genutzt. Zunächst sicher stellen das der Bus ruht. Zündung ausschalten und warten bis der Bus
schläft. Sollte der Bus aufgrund des Fehlers nicht einschlafen, muss das Fahrzeug spannungsfrei
geschaltet werden.
Zunächst muss der Kurzschluss bewiesen werden. Schließen Sie dafür ein Multimeter an einer gut
zugänglichen Stelle am geschlossenen FlexRay-Netzwerk an (z.B. Stecker-Pin von hinten mit einer
feinen Messspitze)
kfz-datec
Fehlersuche
FlexRay
8.7.8

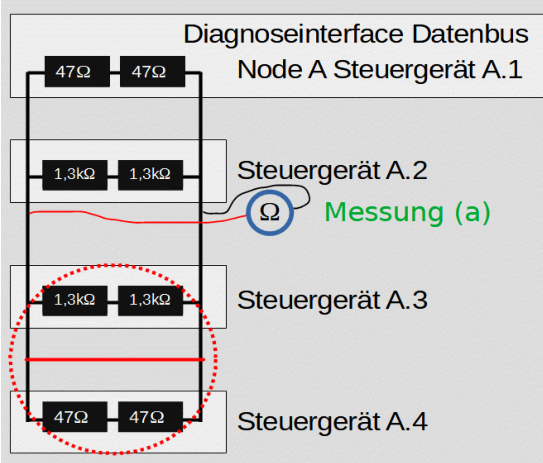

Messung (a)
< 40 Ohm Kurzschluss
