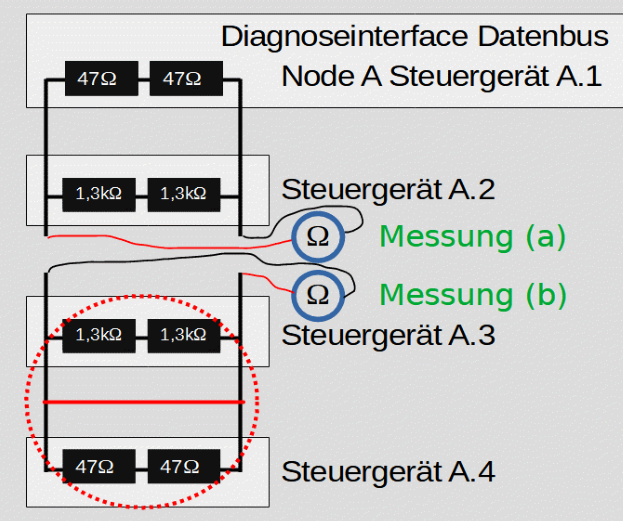

Fehlersuche am FlexRay Kurzschluss - Schritt 2 Je nach Verbausituation der Steuergeräte trennen Sie das FlexRay Netzwerk wie im Bild dargestellt. Führen Sie die Messung (a) und Messung (b) durch.
kfz-datec
Fehlersuche
FlexRay
schritt 3 - vor
8.7.9
start flexray signal geschichte topologie protokoll fehlersuche
Datenschutz
home zurück
Messung (a) Ca. 90 Ohm über die Abschlusswiderstände i.O. Messung (b) Ca. 0 Ohm, der Kurzschluss geht in Richtung A.3 und A.4
