Can-High und Can-Low Kurzschluss
Im Fehlerspeicher steht Can-Datenbus im Notlauf/elektrischer Fehler im Stromkreis.
Alle Ist-Werte zeigen Eindrahtbetrieb, daher kann kein Steuergerät eindeutig identifiziert
werden.

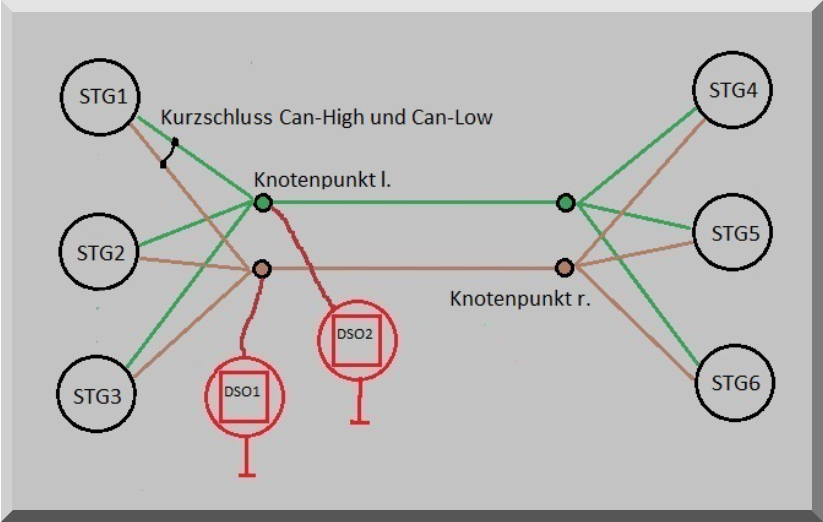

Je nach Topologie wird am Knotenpunkt - Can-High oder Can-Low - Leitung für Leitung
abgezogen.
Bei Knotenpunkten mit Stecksystem kann auch Can-High und Can-Low zusammen
abgezogen werden.
Parallel wird das Signal mit einem Oszilloskop aufgezeichnet.
Sobald Signale auf Can-High oder Can-Low wieder normal laufen, ist die Leitung mit dem
Kurzschluss zum Partner gefunden.
Der Can-Bus wird bis auf die Leitungen mit dem Kurzschluss wieder verbunden. Im
Fehlerspeicher Gateway wird nun das Steuergerät zu den Can-Leitungen angezeigt.
Unterschieden werden muss nun noch, ob der Kurzschluss im Steuergerät oder an der
Can-Leitungen liegt.
