Datenfeld 1
Datenfeld 2
Ein Datenfeld besteht aus drei Teilen (nibbles). Ein Teil besteht aus 4 Bit, ein Datenfeld besteht also
aus 12 Bit.
Die ersten vier Bit: MSN (most significant nibble)
zweiten vier Bit:
MidN (middle nibble)
dritten vier Bit:
LSN (last significant nibble)
Die vier Bit werden mit Hilfe von ticks (1 tick = 3μs) dezimal gesendet.
Grundzeit für ein Datenfeld sind immer 12 ticks (dezimal = 0)
Beispiel:
Data 1 hat 27 ticks = 27-12 = 15
Data value = 15 dezimal = 1 1 1 1 binär
Beispiel: Data 2 hat 19 ticks = 19 - 12 = 7
Data value = 7 dezimal = 0 1 1 1 binär
Beispiel: Data 3 hat 15 ticks = 15 - 12 = 3
Data value = 3 dezimal = 0 0 1 1 binär
kfz-datec
Protokoll
Sent-Bus

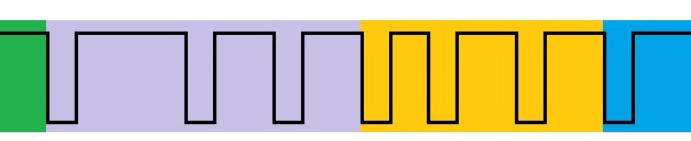

27ticks 19ticks 15ticks
Data1
Data2 Data3
12 ticks
15 ticks
gesamt also 27ticks
