Prüfsumme des LIN-Bus

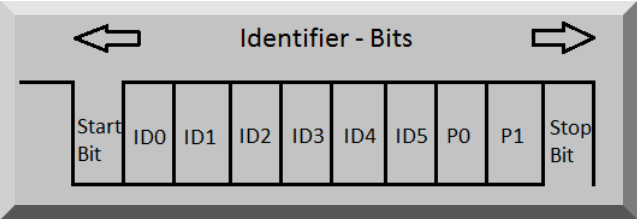

Der Identifier wird mit einer Prüfsumme
versehen. Hierdurch wird sichergestellt,
dass Fehler bei der Übermittlung gefunden
werden. Der Vorgang wird Paritätsprüfung
genannt.
versehen. Hierdurch wird sichergestellt,
dass Fehler bei der Übermittlung gefunden
werden. Der Vorgang wird Paritätsprüfung
genannt.

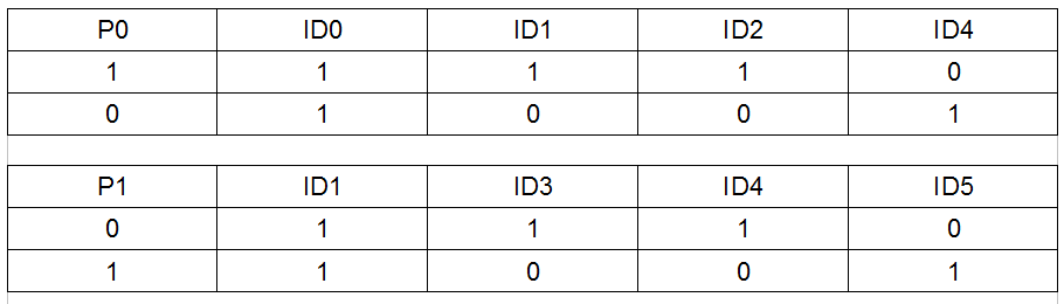

P0 = ID0 + ID1 + ID2 + ID4 (even)
P1 = ID1 + ID3 + ID4 + ID5 (odd)
Beim Even-Parity-Bit P0 wird ID0, ID1, ID2
und ID4 beobachtet. Über P0 werden laut
Bitfolge die auftretenden 1en zu einer
geraden Anzahl ergänzt.
und ID4 beobachtet. Über P0 werden laut
Bitfolge die auftretenden 1en zu einer
geraden Anzahl ergänzt.
Beim Odd-Parity-Bit P1 wird ID1, ID3, ID4,
und ID5 beobachtet. Über P1 werden laut
Bitfolge die auftretenden 1en zu einer
ungeraden Anzahl ergänzt.
und ID5 beobachtet. Über P1 werden laut
Bitfolge die auftretenden 1en zu einer
ungeraden Anzahl ergänzt.
