Fehlersuche am FlexRay Unterbrechung
Um eine Unterbrechung zu lokalisieren, können die Abschlusswiderstände herangezogen werden.
Für die jeweilige Messung Zündung ausschalten, damit der Bus einschläft. Sollte der Bus mit
>Zündung aus< nicht einschlafen, muss das Fahrzeug spannungsfrei geschaltet werden. Wichtig ist
die Busruhe
An einer gut zugänglichen Stelle wird Flex-Plus und Flex-Minus vom Steuergerät getrennt. Über
Steuergerät und Kabelbaum den jeweiligen Widerstand ermittelt (siehe Bilder).
kfz-datec
Fehlersuche
FlexRay
8.7.4

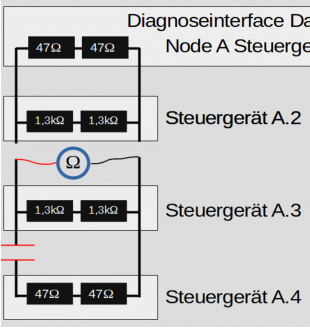

Messung1
Ca. 90 Ohm
Dieser Wert ist
i.O. damit

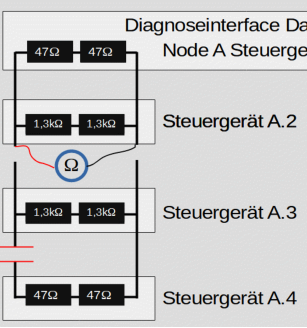

Messung 2
einleiten.
Messung2
2,6 kOhm n.i.O.
Unterbrechung Richtung
Steuergerät A.3 und A.4
Leitung zwischen A.3 und A.4
auf Widerstand prüfen.
Zwischen A.3 und A.4 kann
nun die Unterbrechung
festgestellt werden.
