Fehlersuche am FlexRay Plusschluss - Schritt 1
Um ein Plusschluss festzustellen, wird das Multimeter in Volt eingestellt.
Die jeweilige FlexRay-Leitung wird auf Spannung geprüft (Achtung, evtl. liegt Klemme 15 an, so dass
der Fehler nur bei Zündung >ein< erkannt werden kann).

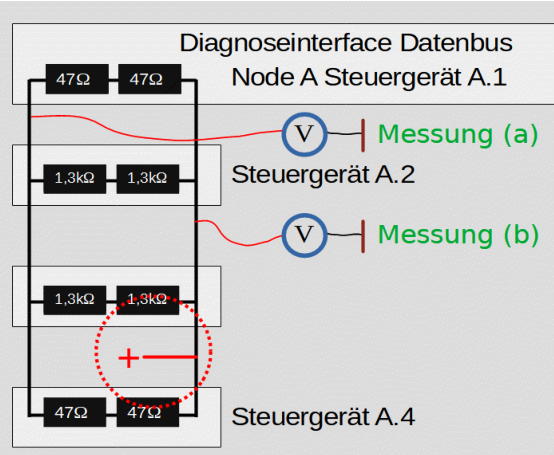

Messung (a) zeigt einen geringeren Spannungswert (reduziert durch die Abschlusswiderstände)
Messung (b) zeigt ca. Batteriespannung, die FlexRay-Seite mit dem Plusschluss ist ermittelt.
kfz-datec
Fehlersuche
FlexRay
8.7.11
Messung (b)
Ca. 12 V
>Batteriespannung<
