Fehlersuche am FlexRay Plusschluss - Schritt 4
Durch gezieltes trennen der Leitung kann der Plusschluss weiter verfolgt werden.

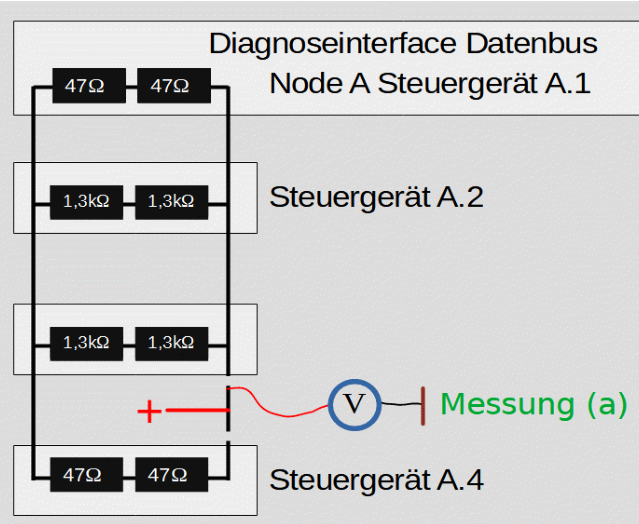

In dem Beispiel wurde die Leitung zwischen A.3 und A.4 getrennt. Die Spannungsmessung
ergibt 12 V.
Damit befindet sich der Plusschluss auf der Leitung zwischen A.3 und A.4.
Wäre der Plusschluss im Steuergerät, kann auch
dort mit einem Multimeter eine
Spannungsmessung durchgeführt werden.
kfz-datec
Fehlersuche
FlexRay
8.7.14
Messung (b)
Ca. 12 V
>Batteriespannung<
